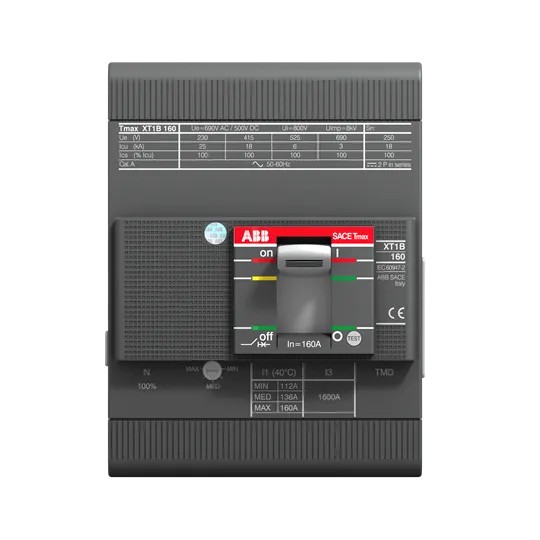

Descrizione Ordinazione Codice ordine locale_USCON:XT1BEN160AFF000XXX E-Number (Finland):3640503 EAN:8015644694548 Quantità minima di ordinazione:1 pezzo (i) Codice tariffario doganale:85362090 Dimensioni Larghezza prodotto:101.6 mm Altezza prodotto:130 mm Profondità prodotto:70 mm Peso netto prodotto:1.4 kg Informazioni imballo Unità imballo livello 1:box 1 pezzo (i) Larghezza imballo livello 1:128 mm Altezza imballo livello 1:135 mm Profondità imballo livello 1:143 mm Peso lordo imballo livello 1:1.452 kg EAN imballo livello 1:8015644694548 Dati ambientali Dichiarazione RoHS:Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 Informazioni addizionali Tipo di interruttore da associare:Distribuzione di Potenza Tipo di corrente:AC/DC Durata elettrica:120 cicli orari 8000 ciclo (i) Durata meccanica:240 cicli orari 25000 ciclo (i) Numero di poli:4 Durata di apertura:CB with SOR 15 ms CB with UVR 15 ms Ordine multiplo:1 pezzo (i) Perdita di potenza:a Condizioni Operative Nominali per Polo 15 W Tipo principale prodotto:SACE Tmax XT Nome prodotto:Interruttore scatolato Tipo prodotto:CB Corrente nominale (In):160 A Frequenza nominale (f):50 / 60 Hz Tensione nominale (Ur):690 V Tensione di tenuta ad impulso (Uimp):8 kV Impostazione corrente nominale di cortocircuito istantanea (Ii):1600 A Tensione nominale di isolamento (Ui):800 V Tensione nominale di funzionamento:690 V AC 500 V DC Potere di cortocircuito di servizio nominale (Ics):(220 V AC) 25 kA (230 V AC) 25 kA (240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 11.25 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA Potere di cortocircuito estremo nominale (Icu):(220 V AC) 25 kA (230 V AC) 25 kA (240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 15 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA Corrente nominale ininterrotta (Iu):160 A Sgancio:TMD Tipo di sgancio:TM Campo di impostazione:112…160 A Livello di prestazioni in cortocircuito:B Norme di riferimento:IEC Sottotipo:XT1 Tipo di connessione morsetto:Fixed Circuit-Breakers Versione:F CAD Dimensional Drawing:1SDH001295R0080 Certificati e dichiarazioni (numero del documento) Certificato ATEX:No certification needed Scheda tecnica:1SDC210100D0206 1SDC210099D0206 Dichiarazione di conformità – CE:9AKK106713A5532 Informazioni ambientali:9AKK107991A8215 Certificato GL:1SDL000163R0103 Istruzioni e manuali:1SDH000719R0001 Certificato LR:1SDL000163R0100 REACH Declaration:9AKK108466A1425 Informazioni RoHS:9AKK108466A1424 Certificato UL:No certification needed Certificato VDE:No certification needed Disegni meccanici:1SDH000719R0100 Schema elettrico:1SDM000068R0001 Classificazioni ETIM 4:EC000228 – disgiuntore per protezione trasformatori, generatori e impianti ETIM 5:EC000228 – disgiuntore per protezione trasformatori, generatori e impianti ETIM 6:EC000228 – disgiuntore per protezione trasformatori, generatori e impianti ETIM 7:EC000228 – disgiuntore per protezione trasformatori, generatori e impianti ETIM 8:EC000228 – Power circuit-breaker for trafo/generator/installation protection Codice classificazione oggetto:Q UNSPSC:39120000 Categoria RAEE:5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) eClass:V11.1 : 27370409 Interruttore Xt1B 160 Fisso Tetrapolare Con Terminali Anteriori E Sganciatori Termomagnetici Tmd R 160-1600 A - ABB XT1B160TMD4
